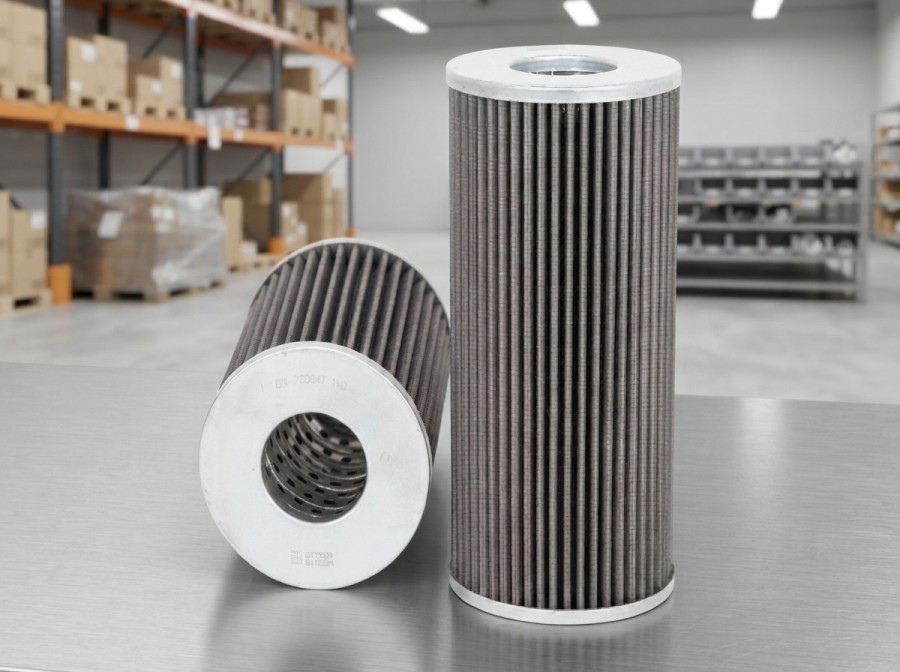

Гидравлическая система не прощает грязи: большая часть отказов насосов, распределителей и цилиндров связана с загрязнением масла. Поэтому гидравлические фильтры подбирают не «по размеру», а по набору параметров: тонкости фильтрации, коэффициенту фильтрации, давлению открытия байпаса, рабочему давлению и пропускной способности. Это важно и при ремонте, и при закупке запчастей для спецтехники впрок. Ниже разберём, что означает каждый параметр, как они связаны и как не ошибиться при замене оригинала на аналог.

Какую задачу решает гидравлический фильтр

От места установки зависят и тонкость фильтрации, и давление, и наличие байпаса. Все фильтры системы гидравлики делятся по месту в схеме.

Тип фильтра	Где стоит	Задача	Типовая тонкость*	Байпас
Всасывающий (сетка, фильтр на входе)	Перед насосом	Защитить насос от крупных частиц	Грубая, десятки микрон и выше	Иногда есть
Напорный	После насоса, перед чувствительными узлами	Защитить распределители и сервоклапаны	Тонкая, единицы-десятки мкм	Часто нет или с высоким давлением открытия
Сливной (возвратный)	На линии возврата в бак	Собрать частицы, которые образовались в системе	Средняя и тонкая	Обычно есть
Фильтр тонкой очистки (байпасный контур)	Отдельный контур с насосом	Постоянно доочищать масло	Очень тонкая	Зависит от схемы
Сапун гидробака	На баке	Очистить воздух, попадающий в бак	Фильтрация воздуха, иногда с влагопоглотителем	—

*Значения ориентировочные: точные требования задаёт производитель техники и компонентов.

Напорные фильтры устанавливаются после насоса и защищают самые чувствительные узлы, поэтому гидравлический напорный фильтр подбирают с особым вниманием к рабочему давлению и стойкости элемента.

Важно: фильтр всасывающий ставят с самой грубой фильтрацией, часто это сетка из нержавеющей стали. Тонкий фильтр на всасывании создаёт разрежение, и насос начинает кавитировать. На линии всасывания нередко стоят краны шаровые: они позволяют менять элемент без слива бака. Перед пуском убедитесь, что они открыты, потому что закрытый кран на всасывании быстро выводит насос из строя.

1. Тонкость фильтрации

Тонкость фильтрации показывает, частицы какого размера (в микрометрах, мкм) фильтр задерживает. Но у слова «тонкость» есть подвох: бывает номинальная и абсолютная.

• Номинальная (nominal) — условная величина, которую каждый производитель определяет по-своему. Фильтр «10 мкм номинально» может пропускать значительную часть частиц такого размера.
• Абсолютная (absolute) — размер самой крупной частицы, которая проходит через фильтр. Она точнее, но тоже зависит от метода испытаний.

Поэтому надёжнее ориентироваться на коэффициент фильтрации.

Как выбрать тонкость фильтрации

1. Узнайте требуемый класс чистоты масла. Он задаётся по ISO 4406 в виде трёх чисел (например, 18/16/13). Требования указывает производитель насосов и гидроаппаратуры. Как правило, аксиально-поршневые и радиально-поршневые насосы чувствительнее к загрязнению, чем шестерённые, а сервоклапаны и пропорциональные регуляторы требуют ещё более чистого масла.
2. Подберите фильтр под этот класс. Для современных систем чаще всего используют тонкость порядка 5-10 мкм при высоком β, а для особо чувствительной аппаратуры тоньше. Отдельно стоят фильтры системы управления и сервоконтура: масла там нужно чище, чем в основной линии.
3. Не выбирайте «самый тонкий». Слишком тонкий элемент быстро забивается, растёт перепад давления, и байпас открывается слишком рано. Итог: масло идёт мимо фильтра.

2. Байпас (перепускной клапан)

Байпас открывается, когда перепад давления на фильтре превышает заданное значение, и пропускает масло в обход элемента. Он нужен для защиты: без него засорённый или холодный фильтр лишит насос масла или разрушит элемент.

Что важно знать:

• Давление открытия байпаса задаётся в барах. Типичные значения для сливных фильтров составляют единицы бар, для напорных они выше, а часть напорных фильтров вообще выпускают без байпаса, с усиленным элементом.
• Открытый байпас означает, что в систему идёт нефильтрованное масло. Поэтому он должен срабатывать как редкое исключение (сильное загрязнение, холодный пуск), а не как нормальный режим.
• Байпас и индикатор засорения должны быть согласованы: индикатор срабатывает раньше, чем откроется байпас, и сообщает о необходимости замены.
• Не ставьте фильтр с иным давлением открытия, чем в оригинале, если не уверены в последствиях. Слишком низкое давление пропускает грязь на ровном месте, а слишком высокое повышает нагрузку на насос и может разрушить элемент.

3. Давление

Здесь нужно различать несколько величин.

• Рабочее давление корпуса — давление в линии, на которое рассчитан корпус фильтра. Фильтр высокого давления работает в напорных линиях при десятках и сотнях бар, а у сливных и всасывающих корпусов оно намного ниже. Корпус и элемент должны выдерживать максимальное давление системы с запасом.
• Допустимый перепад давления на элементе (стойкость к смятию). Каждый фильтрующий элемент имеет предельный перепад, при котором он не разрушается. Он должен быть выше давления открытия байпаса, иначе элемент сомнётся раньше, чем откроется клапан.
• Усталостная прочность — стойкость к пульсациям давления, которые есть в любой гидросистеме с поршневыми насосами и быстрыми клапанами.
• Разрежение на всасывании — всасывающий фильтр должен работать при небольшом вакууме, поэтому его гидравлическое сопротивление критично.

Для напорных фильтров смотрите максимальное рабочее давление в паспорте и сверяйте его с настройкой предохранительного клапана системы.

4. Пропускная способность и перепад давления

Фильтр должен пропускать расход масла без большого сопротивления.

• Расход в линии смотрят по максимальной производительности насоса. На сливных линиях у машин с дифференциальными цилиндрами (экскаваторы, погрузчики) расход может превышать производительность насоса из-за разницы площадей поршня и штока. Это частая ошибка при подборе сливного фильтра.
• Начальный перепад давления на чистом фильтре должен быть небольшим. Ориентир: заметно меньше давления открытия байпаса, часто порядка трети.
• Вязкость масла прямо влияет на перепад: на холоде он вырастает в разы. Поэтому фильтр, который отлично работает при +60 °C, зимой может сразу уйти в байпас. Проверяйте паспортные данные для рабочей вязкости и учитывайте холодный пуск.
• Грязеёмкость (сколько загрязнений элемент удержит до достижения предельного перепада) определяет срок службы. Больше площадь фильтрующей среды, больше срок и стабильнее работа.

5. Материал фильтрующей среды

• Микростекловолокно (синтетика): высокая эффективность, высокая грязеёмкость, низкий перепад. Хорошо подходит для гидравлики, чаще всего его и используют в современных элементах.
• Целлюлоза (бумага): дешевле, но менее стабильна, хуже держит воду и даёт больший перепад, не подходит для тонкой фильтрации.
• Сетка (металлическая, полимерная): для всасывающих фильтров и грубой очистки, её можно промывать.
• Элементы-влагопоглотители: впитывают воду. Полезны там, где есть конденсат и холодные пуски.

6. Совместимость с рабочей жидкостью и уплотнениями

Проверьте, что материал элемента и уплотнений подходит к вашей жидкости:

• минеральные гидравлические масла (HM, HV, HVLP) — стандартный случай;
• огнестойкие жидкости, водо-гликолевые составы и фосфатные эфиры требуют специальных уплотнений и сред;
• биоразлагаемые жидкости (эфиры, ПАГ) тоже имеют особенности по совместимости.

Если производитель фильтра не указывает совместимость, уточняйте у поставщика.

7. Дополнительные детали

• Индикатор засорения (визуальный или электрический): удобно, если он есть. Проверяйте его после прогрева, потому что на холоде он часто срабатывает ложно. Многие индикаторы имеют блокировку по температуре.
• Присоединение и конструкция: резьба, размеры корпуса, тип крепления, накручиваемый фильтр или сменный элемент в корпусе. Если корпус повреждён или резьба сорвана, меняют фильтр в сборе, а если корпус цел, достаточно сменного элемента.
• Уплотнения: тип и материал колец в комплекте.
• Дренажная пробка и точка отбора проб на корпусе: пригодятся для обслуживания и анализа масла.

Как выбрать: пошаговый порядок

1. Определите место установки: всасывание, напор, слив или отдельный контур.
2. Найдите требования производителя к классу чистоты (ISO 4406) и к фильтрации для вашей машины.
3. Подберите по каталожному номеру оригинал или аналог, сверьте по каталогу и кросс-референсам. Если вы ищете фильтр гидравлический Donaldson или фильтр гидравлический Mann, ориентируйтесь на каталожный номер и сравнивайте параметры в паспорте. Подробные технические данные публикуют и другие производители, например Argo Hytos.
4. Проверьте параметры: тонкость и коэффициент β, давление открытия байпаса, максимальное рабочее давление, перепад на элементе, расход.
5. Учтите условия работы: зима, пыль, гидромолот, вязкость масла.
6. Убедитесь в совместимости с рабочей жидкостью и уплотнениями.
7. Проверьте при получении: маркировку, комплектность, упаковку, соответствие старому элементу по размерам и уплотнению.
